Pasiilgęs konstravimo ir norėdamas pajusti lempinio stiprintuvo skambesio grožį įsigyjau vokišką su kinietiškom detalėm “Dynavox VR-70E II” stiprintuvą.
Pradžioje jis atrodė taip:
O stiprintuvo viduje vaizdas atrodė šitaip:
Skambėjo šis lempinis “stebuklas” ganėtinai neblogai, netgi sakyčiau truputį geriau nei turimas “Denon PMA-1500AE” tranzistorinis, tik su žemais dažniais jam sekėsi prasčiau. Prieš pradedant stiprintuvo modifikavimą išmatavau jo dažninę charakteristiką. Išėjimo signalas buvo matuojamas oscilografu “Beckman 9020”, o įėjimo signalui generuoti buvo naudojamas audio signalų generatorius “Tenma 72-505”. Įėjimas – 0.1V/div (pastovi 400mV amplitudė), išėjimas – 2V/div, apkrova – 4Ω. Iš oscilogramų matyti, kad didėjant dažniui išėjimo signalas vis labiau vėluoja, o amplitudė mažėja.

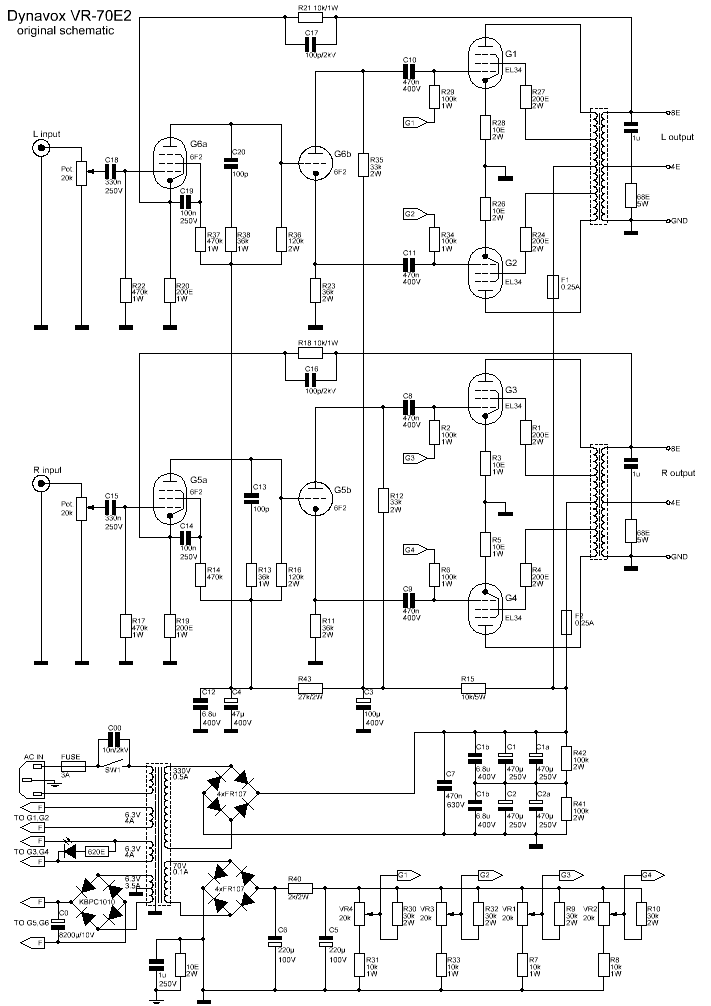

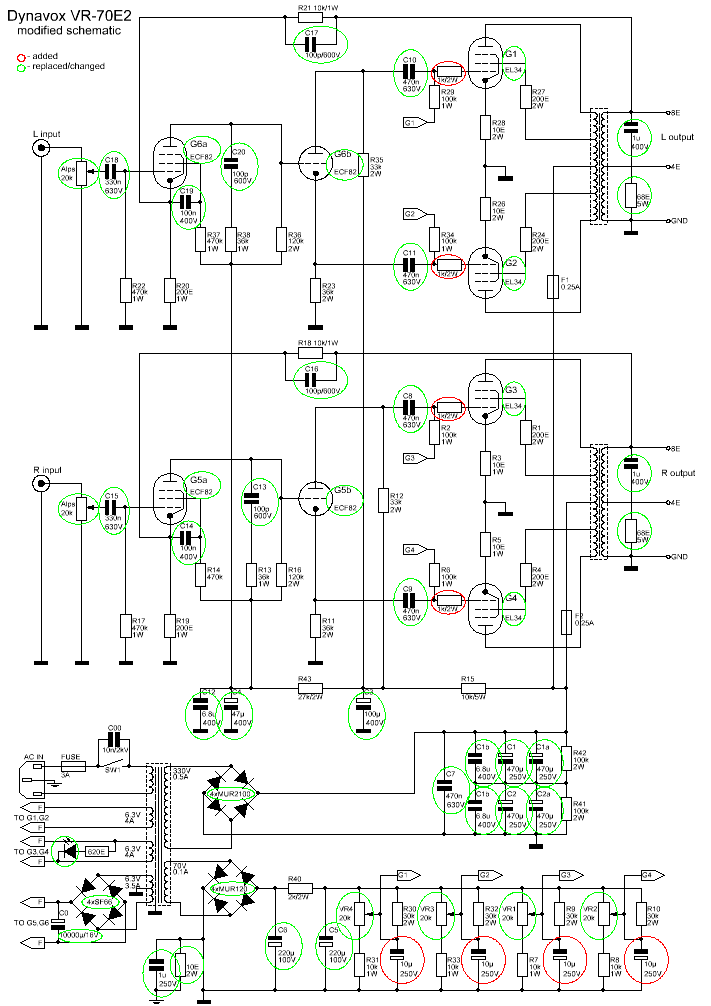

Originali ir modifikuota siprintuvo schemos:
Stiprintuve modifikavau: 1) pakeičiau visas lempas, diodus, kondensatorius, kai kuriuos rezistorius, potenciometrą, signalinio kelio laidą, įėjimų/išėjimų lizdus, rankenėles; 2) sukonstravau ir įdėjau minkšto transformatoriaus paleidimo bei įėjimų selektoriaus schemutes; 3) įdėjau tinklo filtrą.
Papildomos schemutės, kurias įdėjau i stiprintuvą:

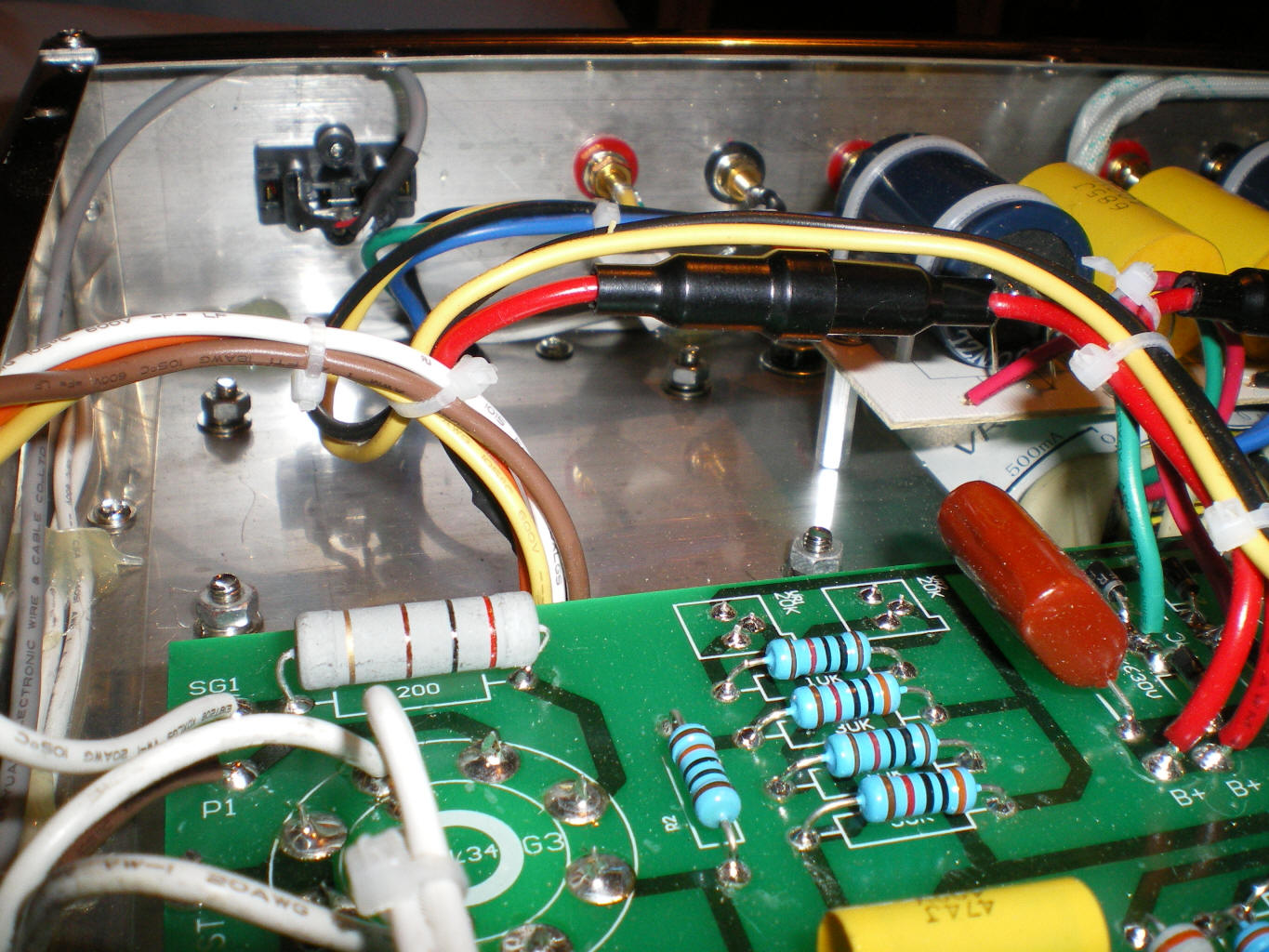

Galutinis vaizdas stiprintuvo viduje:
Gamyklinio ir modifikuoto stiprintuvų vidaus palyginimas:
Neseniai “Sintron” kompanija išleido atnaujintą stiprinuvą “Dynavox VR-70E2 Phono“, kuriame įdėti papildomai 2 stereo įėjimai ir žinoma įėjimų selektorius su rankenėle priekyje, tačiau nemanau jog šis atnaujintas stiprintuvas skambėtų geriau nei mano modifikuotas 🙂
Modifikuoto ir naujojo stiprintuvų išorės palyginimas:
