“BPA-300” audio stiprintuvas

  • Pradėti konstruoti šį stiprintuvą mane įkvėpė Jeff RowlandConcentra II” audio stiprintuvas, o paskatino Shine7.compuslapyje sukurtas “BPA-300” stiprintuvas. Schemą savo projektui radau originaliame national.com puslapyje, techniniame LM3886 mikroschemos aprašyme, kurią modifikavau pagal savo norus ir galimybes.
  • Jau sukonstravau minkšto paleidimo schemą toroidiniam 1000VA transformatoriui, stabilizuotą maitinimą mikroschemoms, o taip pat ir maitinimo bloką “BPA-300” stiprintuvui. Viską laikinai sumontavau ant faneros.
  • Minkšto transformatoriaus paleidimo PCB:

  • Minkšto paleidimo schema sukonstruota pagal “Elliott Sound Products” schemą, o jos montažinę plokštę susiprojektavau pats. Schemai naudojau du 17W 22Ω rezistorius, “OMRON” rėlę atlaikančią 2x8A 220V ir kitas detales. Schemos suveikimo laikas yra beveik 5 sekundės.
  • Stabilizuoto maitinimo PCB:

  • Šis stabilizuotas maitinimas yra skirtas mikroschemoms ir pan., kurioms reikia dvipolio, stabilaus (paklaida 1%), bet ne itin galingo (iki 1,5A) maitinimo. Aš naudoju šį maitinimą savo “BPA-300” stiprintuvo LF411 mikroschemoms maitinti. Pati schema suprojektuota remiantis originaliais national.com LM317/LM337 stabilizatorių aprašymais.
  • Maitinimo blokas:

  •  Maitinimo bloką sudaro “Talema” 1000VA 2x22V toroidinis transformatorius, berods “Matsushita” 47000μF 80V kondensatoriai iš medicininės aparatūros ir pan. Išėjime (neapkrovus transformatoriaus) testeris rodo apie 60V (+30V GND -30V). Išjungus maitinimo bloką iš tinklo, kondensatoriai visiškai išsikrauna tik per 5 minutes. Rezistorius kondensarorių šuntavimui naudojau 4,7kΩ 5W, tačiau reikės dėti mažesnius.



2006-04-21

  • Neseniai maitinimo bloke pakeičiau 47000μF kondensatorius į silpnesnius 27000uF kondensatorius. Po kelių savaičių planuoju sukonstruoti pagrindinę schemą stiprintuvui, kadangi jau turiu beveik visas reikiamas detales. Tai tiek šiam kartui…



2006-05-04

  • Dėl nenumatytų priežasčių teko parduoti ir 47000μF “made in Japan“, ir 27000μF “made in Germany” kondensatorius, ir galiausiai nuspirkti naujus, bet naudotus 47000μF “made in UK” kondensatorius:

  • Maitinimo bloką ketinu šiek tiek pakeisti. Pirmiausia aišku bus įdėti kiti pagrindiniai kondensatoriai, po to ketinu pastorinti ir sutrumpinti maitinimo laidus. Žadu nenaudoti PCB prie kondensatorių. Taip pat pakeisiu pigius, kažkokius 4700μF 50V “Gloria”, kondensatorius naujais 3 x 1000μF “Elna Silmic ARS” kondensatoriais, kurie bus prie pat LM3866T mikroschemų. Iškrovimo rezistoriai (5W 4,7kΩ) bus pakeisti į kitus (5W 1kΩ) ir pan.
  • Ryt turėčiau gauti ilgai lauktas, originaliąsias LM3886T ir dar keletą paskutinių detalių savo projektui. Taigi, bandysiu per šį savaitgalį sukonstruoti pagrindinę stiprintuvo schemą ir priversti jį – “BPA-300” audio stiprintuvą, užgroti 🙂



2006-05-28

  • Taigi… po kelių nesėkmingų savaitgalių begaminant ilgą (30cm) montažinę plokštę, ją pagaliau pagaminau. O pagaminau purškiamo fotorezisto ir markerio (su ranka) būdu, kurio dėka, rezultatai gavosi tokie:

  • Maitinimo bloke, kaip ir planavau, pakeičiau pagrindinius kondensatorius, pastorinau laidus, įdėjau radiatorius diodų tilteliams, pakeičiau išsikrovimo rezistorius, panaikinau prastus 4700μF kondensatorius ir įdėjau 1μF MKP kondensatorius. Po šio pakeitimo, neapkrautas maitinimo blokas rodo apie 31,5V, kai tinkle įtampa ~230V.
  • Pagrindinėje stiprintuvo plokštėje stengiausi naudoti kokybiškus komponentus: metal film 1% rezistorius, MOX rezistorius, polipropileninius kondensatorius, “ELNA Silmic” kondensatorius, originalias LM3886T mikroschemas ir pan.

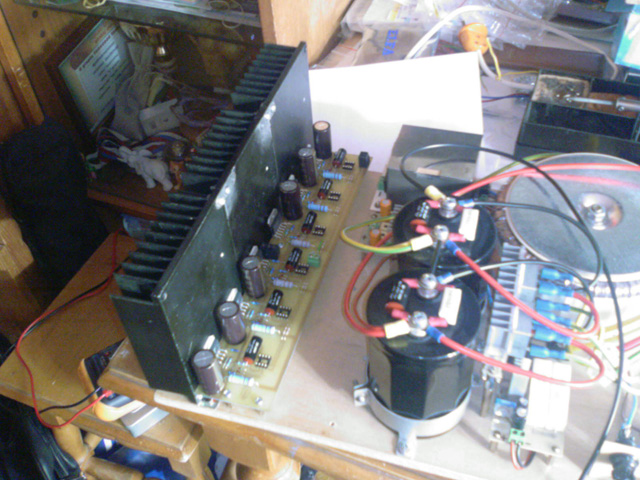

  • Sulituoti visas detales į plokštę buvo tikrai nelengvas ir reikalaujantis kruopštumo darbas, kurį, po kelių dienų, aš vis dėl to padariau, ir štai kas man gavosi:

  • Truputį apie skambėjimą, stiprintuvas groja neblogai, sakyčiau neutraliai, nors atrodo truputį trūksta aukštų, o su žemais viskas tvarkoje. Dėl šnypštimo, tai jis kažkiek girdisi, nors neturiu šio stiprintuvo prie ko normaliai pajungti, kadangi CD grotuvo 10kΩ išėjimas duoda nelabai stiprų signalą. Šiaip matosi stiprintuvas galios tikrai turi. Buvau pajungęs dvi nuosekliai po 6Ω savo “Pioneer” kolonėles, o įėjimą prie ausinių lizdo, tai pavežė kolonėles nesunkiai. Po 6h darbo normaliu klausymosi režimu, testerio temperatūros matuoklis rodo apie 30°C.
  • Daugiau nuotraukų bus šiek tiek vėliau, kai atgausiu normalų fotoaparatą 🙂 Žinoma, viskas dar bus geriau pratestuota ir smulkiau aprašyta, kai atliksiu savo bakalauriniam darbui šio stiprintuvo eksperimentinę analizę.



2006-06-15

  • Pagaliau, po sėkmingai apginto bakalaurinio darbo galima aprašyti šį stiprintuvą ir šiek tiek smulkiau.
  • Laboratorijoje atlikau stiprintuvo eksperimentinę analizę. Eksperimentui naudojau signalų generatorių “Γ3-104“, skaitmeninį oscilografą “Instek GDS-806S” ir apkrovą – 500W galios reostatą.

  • Išmatavau max. atiduodamą galią 8 ir 4 omų apkrovoms. Taip pat nuėmiau amplitudinę – dažninę bei perdavimo charakteristikas. Įėjimo ir išėjimo oscilogramos, esant max. įėjimui ir 8Ω apkrovai, atrodo taip:

  •  Max. atiduodama galia yra lygi:
  • Įėjimo ir išėjimo oscilogramos, esant max. įėjimui ir 4Ω apkrovai, atrodo taip:

  • Max. atiduodama galia yra lygi:
  • Praktiškai galia gavosi šiek tiek didesnė negu, kad buvo skaičiuota teoriškai:
  1. kai apkrova 8 omai:
  2. kai apkrova 4 omai:
  • Stiprintuvui dirbant visu galingumu (esant 4Ω apkrovai) apie 10min. radiatoriai įkaista iki 70°C. Maitinimo įtampa dirbant stiprintuvui visu galingumu nukrenta iki ±29,2V.
  • Amplitudinė – dažninė charakteristika esant 8 omų apkrovai ir UIN RMS = 400mV įėjimui:

  • Perdavimo charakteristika esant 4 omų apkrovai:

  • Artimiausiu metu ketinu konstruoti šiam “BPA-300” galios stiprintuvui pradinį stiprintuvą iš NE5534 mikroschemų, kurias vėliau žadu pakeisti į OPA627. Tai tiek šiam kartui… Kokybiškesnes foto įdėsiu truputį vėliau 😉



2006-10-13

  • Prieš savaitę atkeliavo ilgai svajoti 100000μF “RIFA” kondensatoriai, taigi jais pakeičiau senuosius 47000μF “BHC” kondensatorius. Štai pora nuotraukų palyginimui:

  • Esu laikinai sukonstravęs pradinį stiprintuvą iš NE5534 mikroschemų. Jis atrodo taip:

  • O čia keletas kokybiškų stiprintuvo nuotraukų su senaisiais ir naujaisiais kondensatoriais:

  • Po kelių savaičių turėčiau gauti didelius aliuminius radiatorius savo stiprintuvui. Tai tiek kol kas naujienų…



2007-09-23

  • Dėl laiko stygiaus projektas sustabdytas!!!



2007-09-25

  • Schemos pagal kurias konstravau stiprintuvą:

2009-06-15

  • Nežinau ar kam nors prireiks, tačiau vistiek patalpinau baigtą “BPA-300” stiprintuvo montažinės plokštės brėžinį (nubraižytą naudojant programą Sprint Layout 4.0): BPA-300_PCB.zip Pagal šį brėžinį ir buvo gaminama ankščiau minėta PCB. Žemiau pateiktas plokštės brėžinys vos vos telpa i A4 formato lapą, todėl spausdinant (pvz. skaidrę) nusikirps rėmelių kampai. O pati plokštė yra 300 x 61mm dydžio.



Projektas sustabdytas!
